9A220直流電源系統
具有體積小、結構簡單、獨立構成系統等特點；
關鍵詞：
9A220直流電源系統
所屬分類：
充電模塊/監控
聯系我們
產品描述
9A直流電源是專為小容量直流電源系統而設計；適合小型開閉所、小型用戶變電站，系統采用一體化設計思想，由整流模塊、監控模塊、配電饋出和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用4.3吋觸摸屏顯示，具有四遙接口， RS485通訊接口、MODBUS通訊規約。
系統功能特點
適合構成38AH/220V、65AH/110V以下的系統。
充電模塊、監控系統采用帶電插拔結構，安裝、維護方便。
可安裝3個3A/220V或3個5A/110V風智冷模塊。
監控自帶5A自動硅鏈降壓功能。
采用4.3吋觸摸屏顯示。
電池充電曲線自動管理。
上位機RS485接口，Modbus協議
可擴展電池巡檢、支路絕緣檢測單元
電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
監控器中自帶有母線絕緣檢測功能，內置閃光母線輸出。
可測量交流電壓。
自帶8路開關量檢測。
系統技術指標
交流輸入電壓： 220V±20%
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓范圍： 90V-140V連續可調（對于110V系統）
180V-280V連續可調（對于220V系統）
輸出限流：10%~100%額定電流(單模塊)
穩壓精度： ≤±0.5%
穩流精度： ≤±0.5%
紋波系數： ≤±0.1%
不均流度：≤3%
效率： ≥93%
輸出過壓保護： 280V±2V(220V), 140V±2V(110V)
絕緣電阻： ≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度: ≤90%
環境溫度: -5℃～45℃
外形尺寸：363（寬）×193（高）×231（深）
重量： 8.5 KG(滿配置)
系統配置
系統采用模塊化結構，可根據用戶要求靈活配置，輸出電壓有2種規格：110V，220V；
監控系統
監控系統功能:
a) 采用4.3吋觸摸屏顯示，實現友好人機界面，工作參數、故障狀態一目了然。
b) 測量功能：電池電壓、控母電壓、電池電流、控母電流、模塊故障狀態、交流電壓、絕緣故障、電池巡檢功能、8路開關量檢測。
c) 控制功能：均浮充控制、均充電壓、浮充電壓、電池限流連續可調。
d) 自動管理功能：電池自動管理，如均浮充自動轉換、定期均充、均充限時等。
e) RS485接口實現四遙功能。
監控操作說明

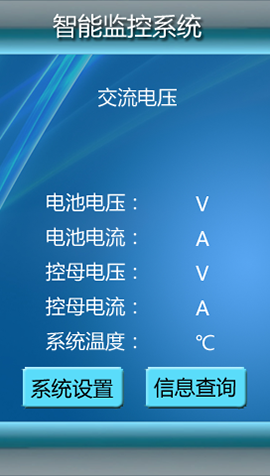

主界面顯示
交流電壓：可顯示單相/三相 交流電壓
電池電壓：當前電池電壓
電池電流：當前電池電流
控母電壓：當前控母電壓
控母電流：當前控母電流
系統設置：點擊進入系統設置菜單
信息查詢：點擊進入各項信息查詢菜單

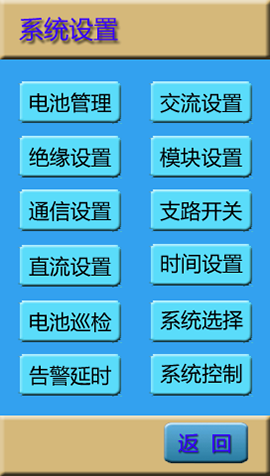

系統設置
電池管理：設置電池均浮充電壓、均充限流值、電池容量、放電限時、溫度補償、溫度補償設置必須根據電池廠家提供的溫度補償參數進行設置補償值，否則補償值應設置為0！
交流設置：設置單相/三相供電供電方式，交流過欠壓告警值
絕緣設置：設置支路檢測單元數量、母線差壓告警值、支路接地電阻告警值、絕緣閃光輸出使能
模塊設置：設置模塊數量、模塊類型、通信協議
通信設置：設置與上位機通信時的本機地址；通信協議及波特率不可設
支路開關：設置支路開關量檢測使能、設置支路告警類型
直流設置：設置電池過欠壓告警值、控母過欠壓告警值
時間設置：設置系統時間、日期
電池巡檢：設置電池單體類型、電池組總節數、單體過欠壓告警值、
系統選擇：選擇220V或110V系統電壓
告警延時：設置告警靈敏度，提高系統穩定性
系統控制：模塊開關機、手動均浮充切換、重啟系統
整流模塊
工作原理
充電模塊工作原理框圖如下：
充電模塊由AC/DC整流和DC/DC兩個功率部分組成，在兩功率部分之外還有輔助電源以及輸入輸出檢測保護電路。
前級橋式整流是把交流電整流成平滑直流電壓，后級的DC/DC電路由DC/DC變換器及其控制電路、整流濾波輸出等部分組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。
輸入檢測電路實現輸入過欠壓、過壓等檢測。DC/DC的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以DC/DC的控制和保護。
功能
保護功能
輸入過/欠壓保護：模塊具有輸入過/欠壓保護功能。當輸入電壓小于欠壓設定值或大于過壓設定值后，模塊保護，無直流輸出，告警指示燈（黃色）閃爍。電壓恢復到正常范圍后，模塊自動恢復工作。
輸出過壓保護/欠壓告警：模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于過壓設定值后，模塊保護，無直流輸出，告警指示燈（黃色）閃爍。模塊不能自動恢復，必須將模塊斷電后重新上電。
當輸出電壓小于欠壓設定值后，模塊告警，有直流輸出，告警指示燈（黃色）閃爍。電壓恢復后，模塊輸出欠壓告警消失。

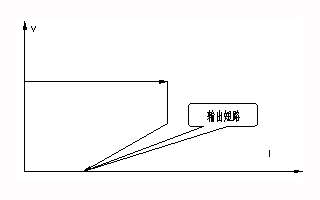

短路保護：短路保護采用回縮下垂限流方式，模塊電流輸出特性如下圖，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在額定輸出電流的15％以下。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。
過溫保護：模塊檢測散熱器溫度超過85℃左右時自動關機保護，溫度降低后模塊自動啟動。
輸出限流保護：每個模塊輸出電流最大限制為額定輸出電流的1.05倍。
模塊并聯保護：模塊內部有并聯保護電路，故障時模塊自動退出系統，不影響其它模塊正常工作。
其它功能
故障顯示：模塊告警信息以故障代碼的形式在LED上實時的顯示。這時LED顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。
通信功能：模塊通過RS485方式與監控系統通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給監控系統，接受并執行監控系統下發的控制命令。
特點
模塊效率93%。
風智冷設計。
采用隔離自主均流，并機不均流度＜±3%，可保證二十臺以上模塊良好并機。
模塊內置直流輸出隔離二極管，用戶無需外設。
模塊具有RS-485接口，方便接入自動化系統進行通信。
模塊為LED數碼管顯示，分別模塊的各種信息。
性能參數
主要技術參數
|
項目
|
參數名稱
|
220V03A
|
|
|
輸入特性
|
輸入電壓
|
220V
|
|
|
輸入功率
|
800W
|
||
|
交流輸入頻率
|
45Hz～65Hz
|
||
|
效率
|
≥93%
|
||
|
輸出特性
|
輸出電壓范圍
|
190V～260V
|
|
|
額定輸出電流
|
3A
|
||
|
最大輸出電流
|
3.2A
|
||
|
軟啟動時間
|
3~8s
|
||
|
輸出恒流范圍
|
10%～105%
|
||
|
穩流精度
|
±1%
|
||
|
紋波系數
|
≤0.2%
|
||
|
穩壓精度
|
±0.5%
|
||
|
均流不平衡度
|
≤±3%
|
||
|
保護特性
|
輸出短路回縮
|
有
|
|
|
輸出過壓保護
|
320±5Vdc
|
||
|
輸出欠壓
|
告警點
|
≤190 Vdc
|
|
|
恢復點
|
≥190 Vdc
|
||
|
輸入過壓
|
保護點
|
264±5Vac
|
|
|
恢復點
|
250±5 Vac
|
||
|
輸入欠壓
|
保護點
|
160±5Vac
|
|
|
恢復點
|
±5Vac
|
||
|
過溫
|
保護點
|
85±2℃
|
|
|
恢復點
|
65±5℃
|
||
|
安規
|
絕緣電阻
|
≥100MΩ/1000Vdc
|
|
|
絕緣強度
|
≤5mA，1500Vac/60S
|
||
|
環境參數
|
工作溫度
|
－10℃～40℃
|
|
|
儲存溫度
|
－40℃～60℃
|
||
|
相對濕度
|
≤90%
|
||
|
大氣壓力
|
70～106kPa
|
||
|
機械參數
|
外形尺寸（長X寬X高）
|
217mm×90mm×180mm
|
|
|
重量
|
2kg
|
||
|
冷卻方式
|
風智冷卻
|
||
|
備注：穩壓精度不包含內置隔離二極管的影響
|
|||
模塊外觀及接口
220V03A充電模塊外形圖
220V03A充電模塊前面板圖
模塊的上、下要求有良好的自然通風環境。
風冷模塊的前、后要求有良好的風冷通風環境。
模塊之間的均流線按照“均流+”和“均流-”直接連在一起就可實現模塊的自主均流。
模塊之間RS485線的A和B分別連在一起，和主監控的下位機RS485的A、B連接即可實現主監控對模塊的自動控制。
安裝尺寸
220V03A充電模塊安裝尺寸圖及面板開孔尺寸圖
操作說明
面板操作
數碼顯示面板
顯示模塊的電壓、電流、地址、告警、關機信息。由切換按鈕▲或▼進行切換。顯示3位數字，電壓顯示精度為±0.5V，電流顯示精度為±0.2A。出現模塊告警時，按切換按鈕▲或▼顯示故障代碼。出現模塊關機時，關機代碼OFF。
指示燈
模塊面板上有3個指示燈，功能表如下：
|
指示標識
|
正常狀態
|
異常狀態
|
異常原因
|
|
電源指示燈（綠色）
|
亮
|
滅
|
無輸入電壓導致模塊內部的輔助電源不工作
|
|
告警指示燈（黃色）
|
滅
|
閃爍
|
模塊內部保護告警；
|
|
故障指示燈（紅色）
|
滅
|
亮
|
模塊內部故障
|
切換按鈕
切換按鈕用于切換顯示面板顯示內容或設置功能鍵（增減、確認存儲）等。
參數設置（無故障的情況下才可以設置）
故障顯示
模塊告警信息以故障代碼的形式在LED上顯示，這時按下▲或▼切換按鈕可以查詢。
故障代碼含義如表
|
故障代碼
|
E31
|
E312
|
E33
|
E336
|
E36
|
E37
|
|
代碼含義
|
輸出欠壓
|
模塊過溫保護關機
|
交流輸入異常
|
輸出過流保護告警
|
輸出過壓保護告警
|
通信中斷
|
通信功能
模塊通信功能表：
|
序號
|
項目
|
指標
|
備注
|
|
1
|
遙信
|
將模塊的輸入異常，輸出過、欠壓，模塊過溫等故障信號傳遞給監控系統
|
|
|
2
|
遙測
|
測量充電模塊的輸出電壓、電流，送模塊表頭顯示并上報監控系統
|
|
|
3
|
遙控
|
根據監控單元的命令，控制充電模塊的開/關機，均/浮充轉換
|
|
|
4
|
遙調
|
根據監控系統的命令，調節模塊的輸出電壓
|
|
|
根據監控系統的命令，在10%～100%范圍內調節充電模塊的輸出電流限流點
|
|
注意：充電模塊超過5分鐘未接收到通信指令，則模塊的輸出電壓自動調整為234V，限流點全部放開，為100%額定電流值，并顯示E37代碼，表示通信中斷。
接線定義
托架背面接線端子定義圖,藍色為絲印
接法1：從托架背面接線方式，根據托架背面接線端子定義圖進行接線
托架正面接線端子定義圖 / 托架背面絲印圖
接法2：從托架正面接線方式，根據托架正面接線端子定義圖進行接線
接線端子定義
|
序號
|
端子絲印字符 |
端子定義 |
|
|
1 |
PE |
保護地（大地） |
|
|
2 |
N |
交流零線輸入，采用三相供電時也必須接入交流零線 |
|
|
3 |
C |
C相交流輸入 |
當采用單相交流供電時，需要把A、B、C相交流輸入端并接一起 |
|
4 |
B |
B相交流輸入 |
|
|
5 |
A |
A相交流輸入 |
|
|
6 |
485B |
充電模塊、擴展電池巡檢單元、擴展絕緣檢測單元的485通信端口 |
|
|
7 |
485A |
||
|
8 |
S485B |
與外部遠程控制中心的485通信端口，波特率9600 bps，無校驗，Modbus協議 |
|
|
9 |
S485A |
||
|
10 |
MX- |
閃光母線輸出負極 |
|
|
11 |
SM+ |
閃光母線輸出正極，最大輸出220VDC/10mA |
|
|
12 |
ERR A |
1組系統總故障無源節點輸出，觸點容量：30VDC/5A 220VAC/5A |
|
|
13 |
ERR B |
||
|
14 |
開關符號 |
外接散熱風扇溫控開關 |
|
|
15 |
開關符號 |
||
|
16 |
FS+ |
外接12V散熱風扇，最大輸出電流400mA |
|
|
17 |
FS- |
||
|
18 |
COM |
支路開關量檢測輸入公共端 |
|
|
19 |
K1 |
第1支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
20 |
K2 |
第2支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
21 |
K3 |
第3支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
22 |
K4 |
第4支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
23 |
K5 |
第5支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
24 |
K6 |
第6支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
25 |
K7 |
第7支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
26 |
K8 |
第8支路開關量檢測輸入端，外接無源告警觸點，可自定義告警類型 |
|
|
27 |
MX- |
母線負 |
|
|
28 |
B- |
電池負極，外接電池組負極 |
|
|
29 |
KM- |
控母輸出負極 |
|
|
30 |
HM+ |
合母正極/電池正極 |
|
|
31 |
KM+ |
控母輸出正極 |
|
