PVA系列雙向電網模擬源
PVA系列雙向電網模擬源提供電壓變化、頻率變化、諧波、間諧波、不平衡、閃變等多種電能質量相關特性的供電環境。
關鍵詞：
PVA系列雙向電網模擬源
所屬分類：
雙向交流回饋型可編程電源
聯系我們
產品描述
PVA系列雙向電網模擬源，是針對接入電網的設備做電網適應性測試而開發的交流電源，可輸出平穩的電壓和頻率，也可按照相關國家標準要求，提供電壓變化、頻率變化、諧波、間諧波、不平衡、閃變等多種電能質量相關特性的供電環境。
除了給用電設備提供供電環境外，還可以接收負載返回的能量，并回饋到電網，節約能源，改善試驗環境。
產品亮點
● 滿足50Hz/60Hz電網適應性測試，單機最大容量為2.25MVA；
● 三相電壓、相位可獨立設置，0°~360°全范圍調節；
● 可模擬供電電壓偏差、頻率偏差、不平衡、波動與閃變、中斷\暫降\變化等；
● 可模擬電壓諧波、間諧波，疊加2-50次的諧波、16Hz-2500Hz間諧波，諧波相位角可設；
● 低穿/高穿/高低穿等故障穿越功能，觸發相位角可設；內嵌多個行業標準測試項目，一鍵調用；
● 電壓范圍寬、精度高、動態響應快，10%-90%上升時間小于2mS；
● 同型號可多臺并機，提升輸出能力，便于容量升級；
● 輸出同步信號，準確獲取變化時刻及過程；
● 對電網無污染，并網功率因數≥0.99，總諧波電流≤3%；
● 可接收負載返回的有功能量，并回饋至電網；
● 多種通訊接口：RS485/LAN；
● 輸出電壓、電流、功率保護值可設定，保護用戶設備；
● 10寸高清彩色觸摸屏，方便操作；
關鍵特性
純凈正弦波輸出
電源輸出失真度低，輸出電壓接近標準正弦波，保證測試的準確性。
三相獨立設置
電源輸出三相獨立可設，能夠模擬各種電網三相平衡或不平衡的正常、異常特性。可對單相及多相輸出的電壓、相位等進行單獨編程或組合編程輸出；
相位突變

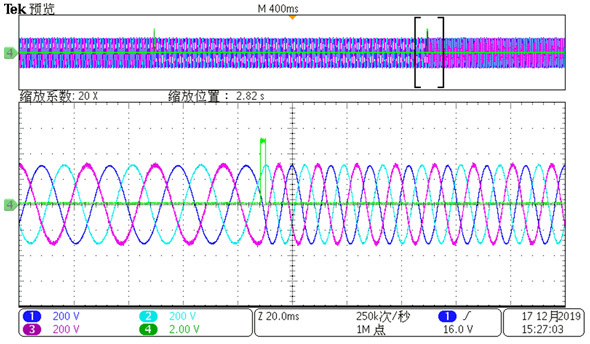

頻率突變
電壓突變全面的電網特性
可模擬電網頻率、電壓、相位的一般變化，并可模擬市電的電壓暫降、短時中斷、閃變、頻率漂移等；可模擬各種電壓暫降、短時中斷和電壓變化的抗擾度試驗，用于IEC 61000-4-11/-13/-14/-27/-28測試；可模擬各種供電電壓偏差、頻率偏差、三相電壓不平衡、電壓波動與閃變，等等。
電壓擾動
頻率擾動
相位擾動

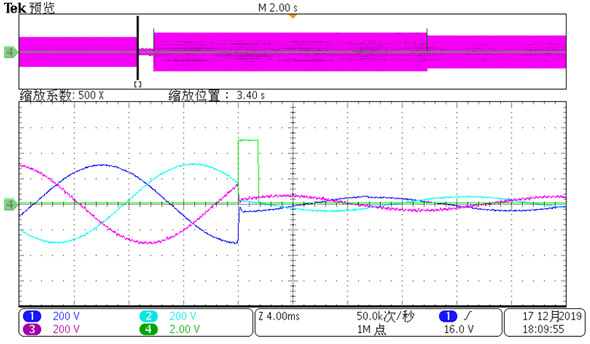

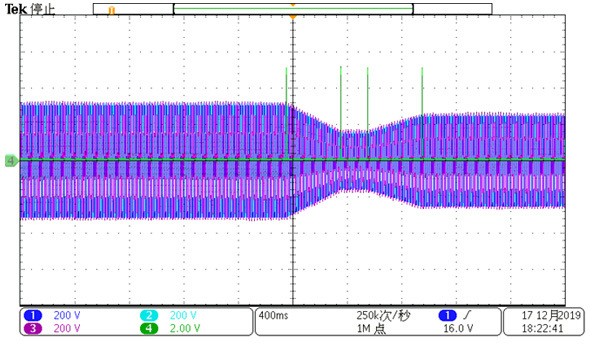

高/低電壓穿越
電源可進行單相、兩相、三相高/低電源穿越的測試；電源集成相關標準的高/低電壓穿越曲線，可一鍵調用標準曲線，并可通過自定義設置改變故障穿越曲線；電源可設置穿越點的觸發相位角，滿足多種標準的測試；電源穿越最低電壓小于5V，典型上升/下降時間2ms。

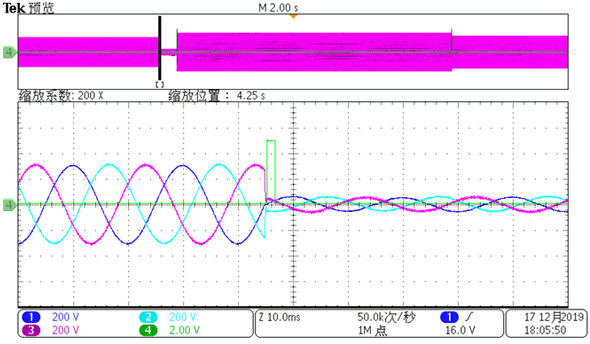

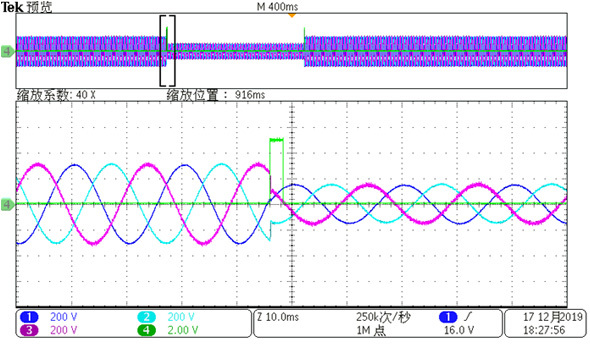

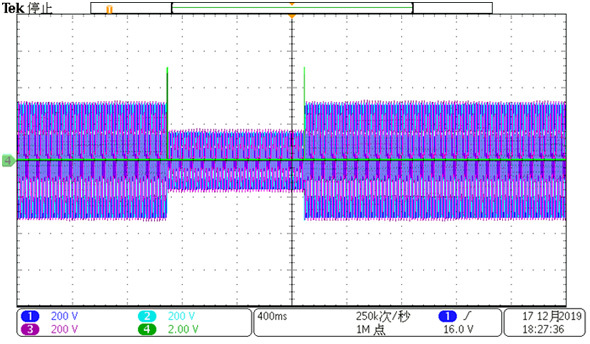

三相低電壓穿越
單相高電壓穿越

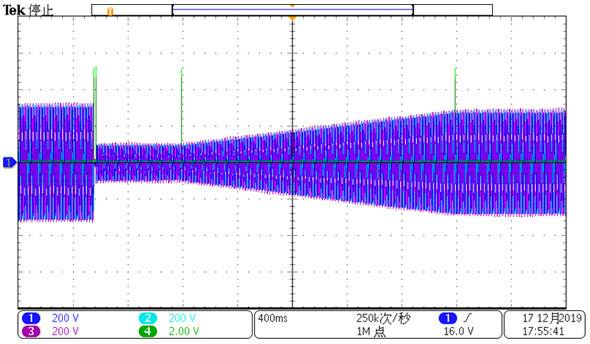

三相高低電壓穿越聯合測試

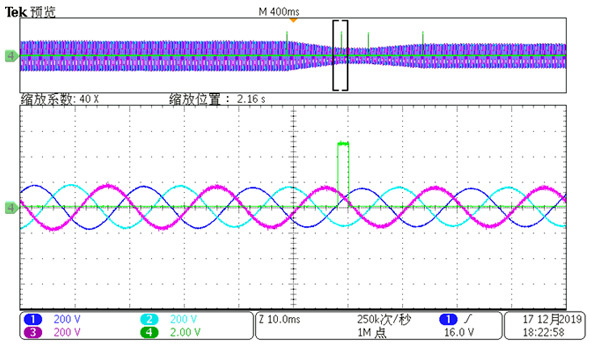

穿越點的觸發相位角可設置，滿足不同國家故障穿越的測試。

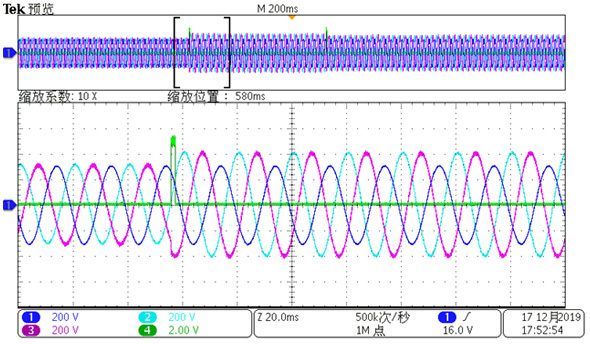

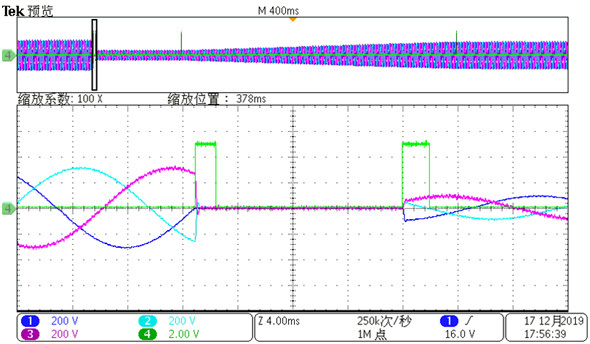

60°低電壓穿越
90°高電壓穿越
270°高低電壓穿越聯合測試

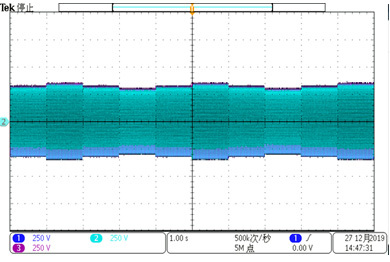

閃變
電源可直接設置閃變等級，輕松模擬電網閃變特性，用于測試被試品閃變適應性。

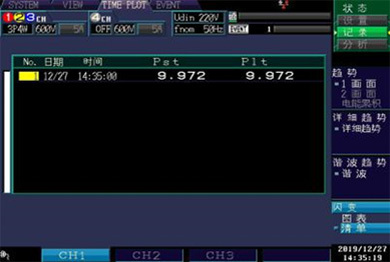

閃變模擬

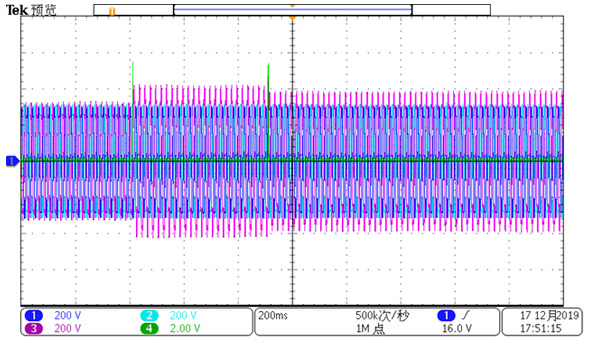

三相不平衡
電源可直接設置電壓負序不平衡度，輕松模擬電網不平衡特性，用于測試被試品電壓不平衡度適應性。

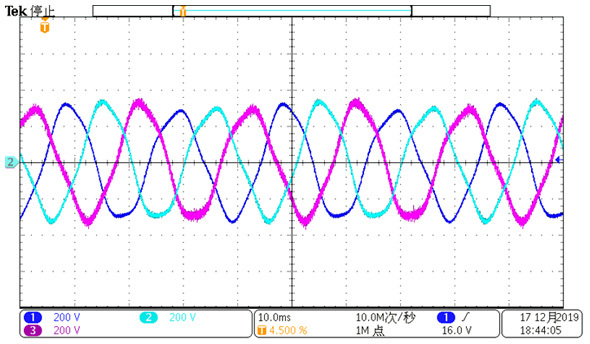

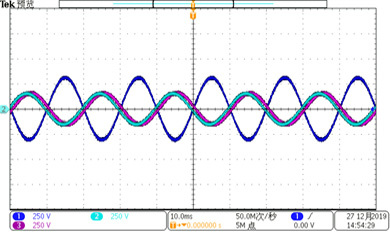

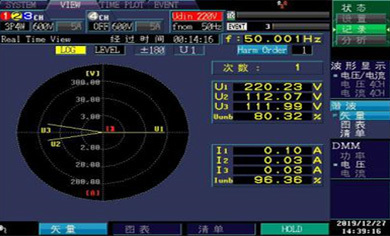

三相不平衡
暫降/中斷/變化
電源可通過參數設置，輕松模擬電網電壓暫降/中斷/變化特性，用于測試被試品的電網適應性。

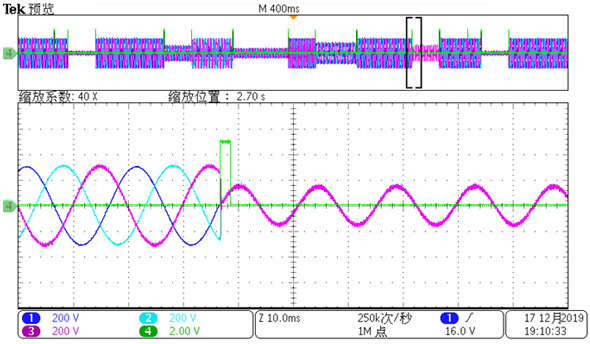

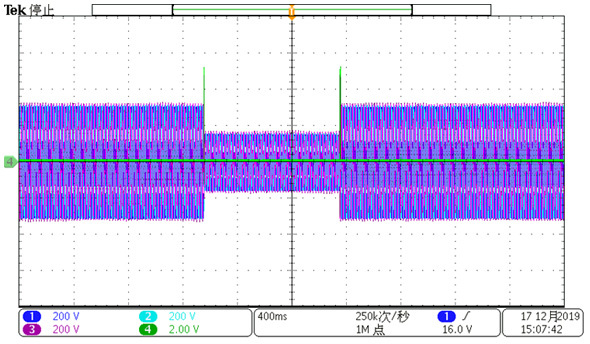

電壓暫降

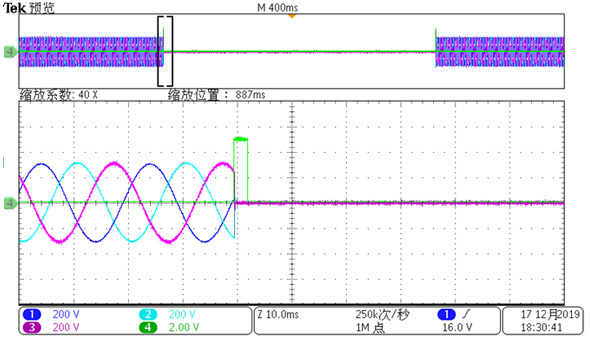

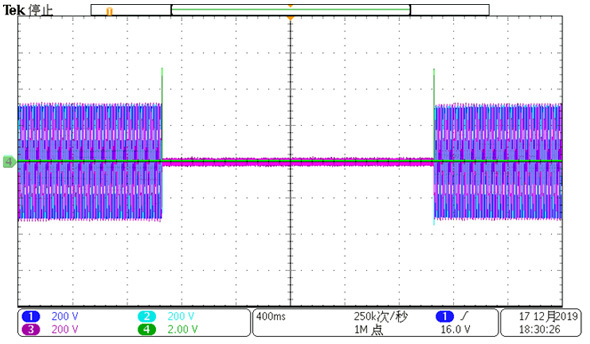

電壓中斷

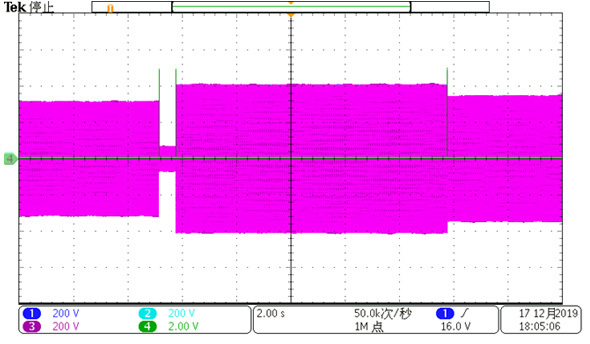

電壓變化

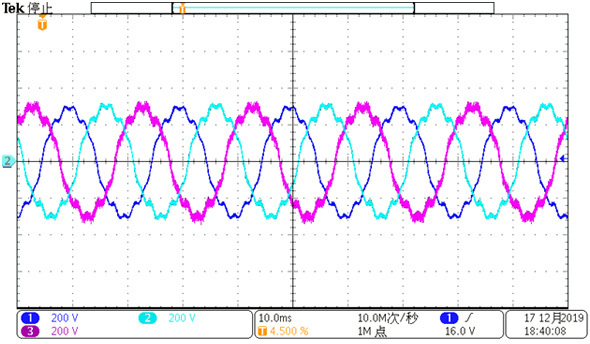

諧波/間諧波
電源允許以50Hz或60Hz的基本頻率疊加2-50次的諧波，或疊加16Hz-2500Hz的間諧波形成輸出電壓的失真波形?？捎糜贗EC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009的測試。
諧波疊加波形
間諧波疊加波形

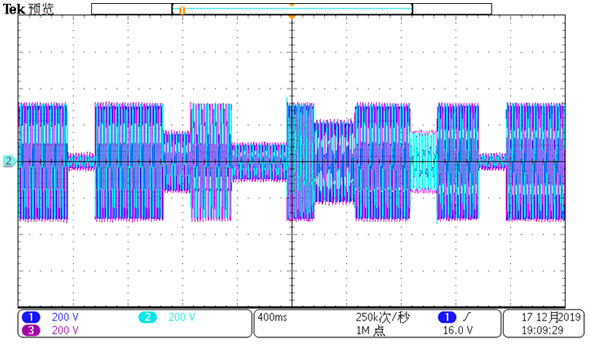

通用可編程
支持多達200個編程步數，且整個編程可循環999次。輸出電壓、頻率、相位可根據客戶需求進行編程輸出，可通過階躍、斜坡、保持三種狀態及編程步數、變化時間、循環次數等，組合成多序列復雜的輸出模式，滿足復雜工況的測試，可應用于過欠壓、過欠頻等的測試。編程數據具有記憶功能并支持導入、導出。

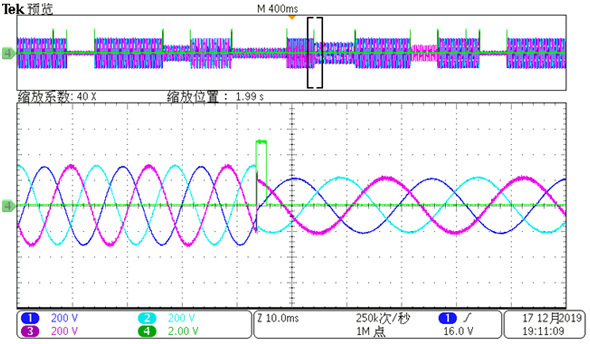

自定義波形

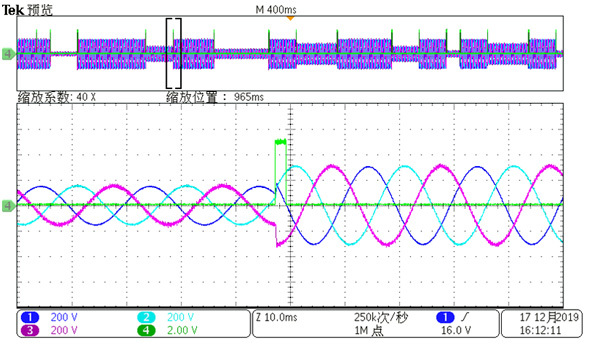

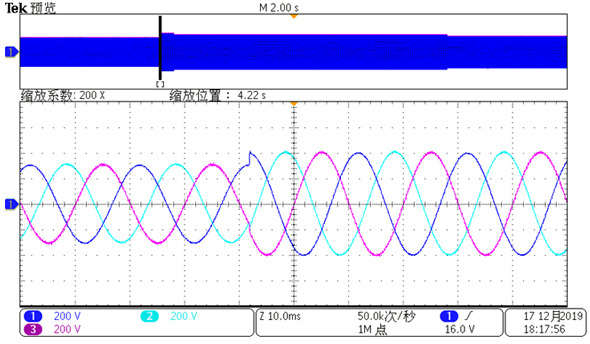

電壓相位變化

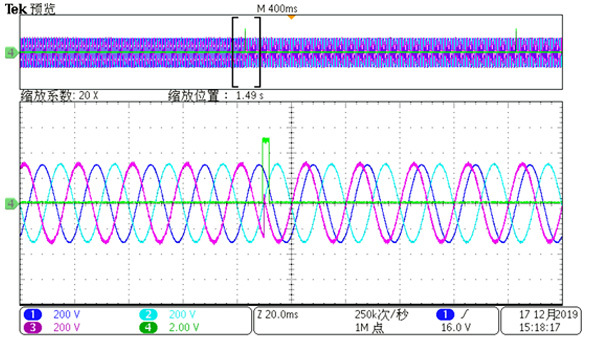

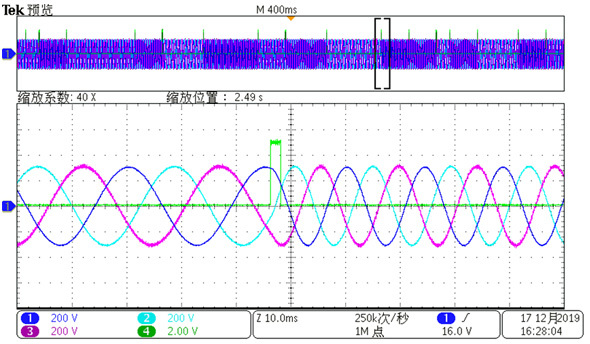

頻率電壓變化
輸出緩啟動功能
電源可設置輸出電壓的啟動斜率，減小電源對被試品的浪涌沖擊。

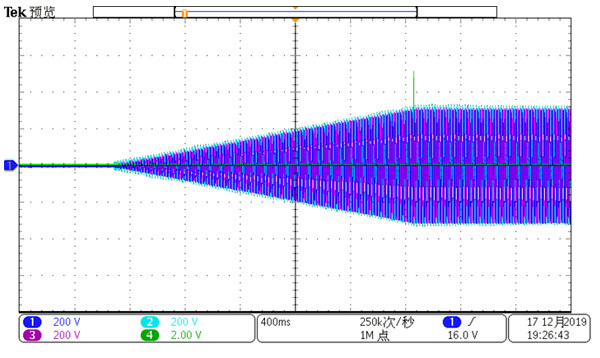

緩啟動波形

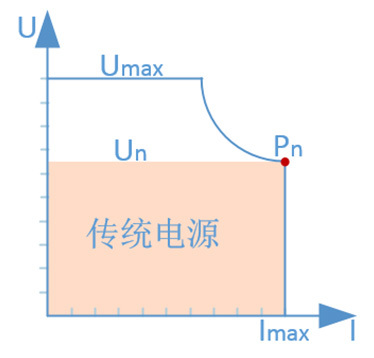

寬范圍輸出
傳統電源輸出電壓最大值和額定值相同，我司電源輸出電壓最大值遠超出額定值，電源在高于額定電壓時恒功率輸出，最大限度提高了電源的輸出能力。
電網無污染
電源輸入功率因數高達0.99，輸入諧波電流含量低于3%F.S.，對電網的干擾降至最低。
完善的保護機制
電源具有多重保護機制，具有輸出OC、OV、OP、OT保護功能，輸出保護值可設置，確保電源及負載使用的安全性。故障查詢對電源的故障信息進行完全記錄，記錄信息高達200條，提供故障查詢指令，便于二次集成對電源故障的追蹤和維護。
人機交互界面
主界面
高低電壓穿越

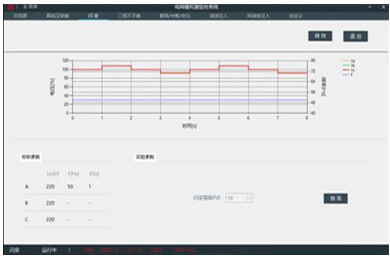

閃變

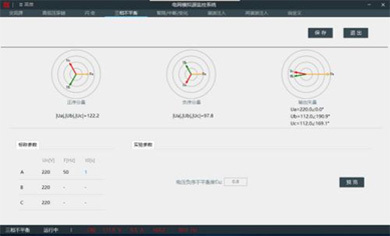

三相不平衡
暫降\中斷\變化
諧波注入
間諧波注入
通用可編程
通用可編程
產品規格
|
基本參數
|
||||||
|
額定容量
|
150kVA
|
300kVA
|
500kVA
|
750kVA
|
1000kVA
|
|
|
能量回饋
|
接收負載能量，可回饋至電網
|
|||||
|
負載功率因數
|
-1.0 ～ +1.0
|
|||||
|
隔離功能
|
輸入、輸出電氣隔離
|
|||||
|
并機功能
|
同型號可多臺并機
|
|||||
|
輸出參數
|
||||||
|
輸出方式
|
三相四線
|
|||||
|
相電壓范圍
|
L系列
|
5V～300V
|
||||
|
H系列
|
5V～670V
|
|||||
|
電壓分辨率
|
0.1V
|
|||||
|
電壓精度
|
±0.1%F.S.
|
|||||
|
最大電流
|
L系列
|
227A
|
454A
|
757A
|
1136A
|
1515A
|
|
H系列
|
125A
|
250A
|
335A
|
500A
|
665A
|
|
|
負載調整率
|
±（0.1%+0.05%F.S.）（線性負載）
|
|||||
|
輸出電壓失真度
|
≤0.5%（線性負載，滿載）
|
|||||
|
動態響應
|
≤2ms（從10%-90%變化）
|
|||||
|
三相不平衡
|
不超過GB/T 15543-2008要求的1/2（負序電壓不超過1%，短時不超過2%）
|
|||||
|
相位調節范圍
|
0°～360°
|
|||||
|
相位調節步長
|
0.3°
|
|||||
|
輸出頻率
|
||||||
|
輸出頻率范圍
|
45-65Hz
|
|||||
|
設定分辨率
|
0.01Hz
|
|||||
|
頻率精度
|
±0.01Hz
|
|||||
|
最大調節速率
|
20Hz/周期
|
|||||
|
諧波與間諧波
|
||||||
|
諧波注入
|
2-50次，可同時注入20種諧波；總諧波含量不超過額定電壓的10%
|
|||||
|
間諧波注入
|
16Hz-2500Hz，含量不超過額定電壓的10%
|
|||||
|
設置分辨率
|
電壓分辨率0.1V，頻率分辨率1Hz
|
|||||
|
閃變
|
||||||
|
閃變等級
|
1.0～10.0，共10個等級，一鍵調用
|
|||||
|
調節步長
|
1.0
|
|||||
|
精度
|
±0.2
|
|||||
|
預覽功能
|
閃變趨勢圖可預覽
|
|||||
|
三相不平衡
|
||||||
|
調節范圍
|
1%～100%，一鍵調用
|
|||||
|
調節步長
|
1%
|
|||||
|
精度
|
±0.5%
|
|||||
|
預覽功能
|
矢量圖可預覽，顯示正序分量、負序分量以及疊加后的矢量圖
|
|||||
|
可選模式
|
低電壓穿越/高電壓穿越/高低電壓穿越組合
|
|||||
|
內嵌標準
|
內嵌NBT32004-2018、NBT31111-2017，一鍵調用
|
|||||
|
可配置參數
|
可選擇單相、兩相、三相等不同穿越方式觸發相位角可設，0°～360°
|
|||||
|
通用可編程
|
||||||
|
編程功能
|
1.電壓、頻率、相位、時間可編程；
|
|||||
|
2.階躍、漸變、保持，三種方式可選；
|
||||||
|
3.最小編程時間1ms，編程步長1ms；最長編程時間99小時；
|
||||||
|
4.200步編程數據，可循環運行；
|
||||||
|
同步信號輸出
|
輸出一路與裝置內其他部分電氣隔離的低壓觸發信號，該信號與電源輸出參數變化時刻同步。
|
|||||
|
顯示參數
|
||||||
|
電壓顯示精度
|
±0.1%F.S.
|
|||||
|
電壓顯示分辨率
|
0.1V
|
|||||
|
電流顯示精度
|
±0.2%F.S.
|
|||||
|
電流顯示分辨率
|
0.1A
|
|||||
|
頻率顯示精度
|
±0.02Hz
|
|||||
|
頻率顯示分辨率
|
0.01Hz
|
|||||
|
輸入?yún)?shù)
|
||||||
|
接線方式
|
三相三線 + PE
|
|||||
|
電壓范圍
|
380V×（1±15%）
|
|||||
|
頻率范圍
|
50Hz/60Hz×（1±5%）
|
|||||
|
功率因數
|
≥0.99
|
|||||
|
諧波電流
|
≤3%
|
|||||
|
其他參數
|
||||||
|
效率
|
≥90%
|
≥92%
|
||||
|
保護功能
|
輸入過壓/欠壓/過頻/欠頻/缺相保護；輸出過壓/過流/過功率保護，內部過溫保護等
|
|||||
|
通訊接口
|
以太網/RS485
|
|||||
|
操控顯示
|
10吋觸屏操控，遠程界面操控；顯示電壓、電流、頻率、功率，運行趨勢圖
|
|||||
|
數據導入導出
|
可通過USB對運行數據、運行參數進行導入、導出文檔可直接在電腦上打開，方便二次處理
|
|||||
|
絕緣、耐壓
|
10MΩ/DC500V；2000VAC/1min
|
|||||
|
噪音
|
≤ 70dB
|
|||||
|
工作溫度
|
0℃～40℃
|
|||||
|
相對濕度
|
10%至90% RAH
|
|||||
|
海拔
|
≤1000m
|
|||||
|
尺寸寬×高×深
|
1500×2200×1200
|
3000×2200×1200
|
5600×2200×1000
|
7200×2200×1200
|
10200×2200×1000
|
|
|
重量
|
3200
|
4200
|
6200
|
9000
|
12000
|
|
