產品描述

回饋型電網模擬源系列產品具有強大的功能，包括電壓/頻率響應特性、電能質量指標模擬等，可滿足IEC 61000的測試及國標電能質量方面的測試。電源采用能量雙向流動的拓?fù)浣Y(jié)構，具有電能回饋電網的能力。電源適用于電動車、逆變器、充電機、變流器等多種行業的測試，電源可在產品開發、生產、檢驗等階段幫助客戶解決多種問題。

● 最大功率為2.25MW；

● 提供高準確度、高穩定度0-300V， 45-65Hz的交流電壓；

● 三相解耦輸出，可進行三相不平衡模擬；

● 輸入諧波含量小，對電網的干擾較??；

● 編程試驗輸出同步信號；

● 能量回收能力，可提供100%額定電流的回饋；

● 電壓瞬變模擬（符合LVRT低電壓穿越測試要求）

● 諧波和間諧波疊加功能；

● 強大的編程設置，可以在EXCEL中方便的進行用戶自定義編程，編輯的參數可導入導出；

產品特點

針對電網模擬而開發的專利拓?fù)浼翱刂品椒?/p>

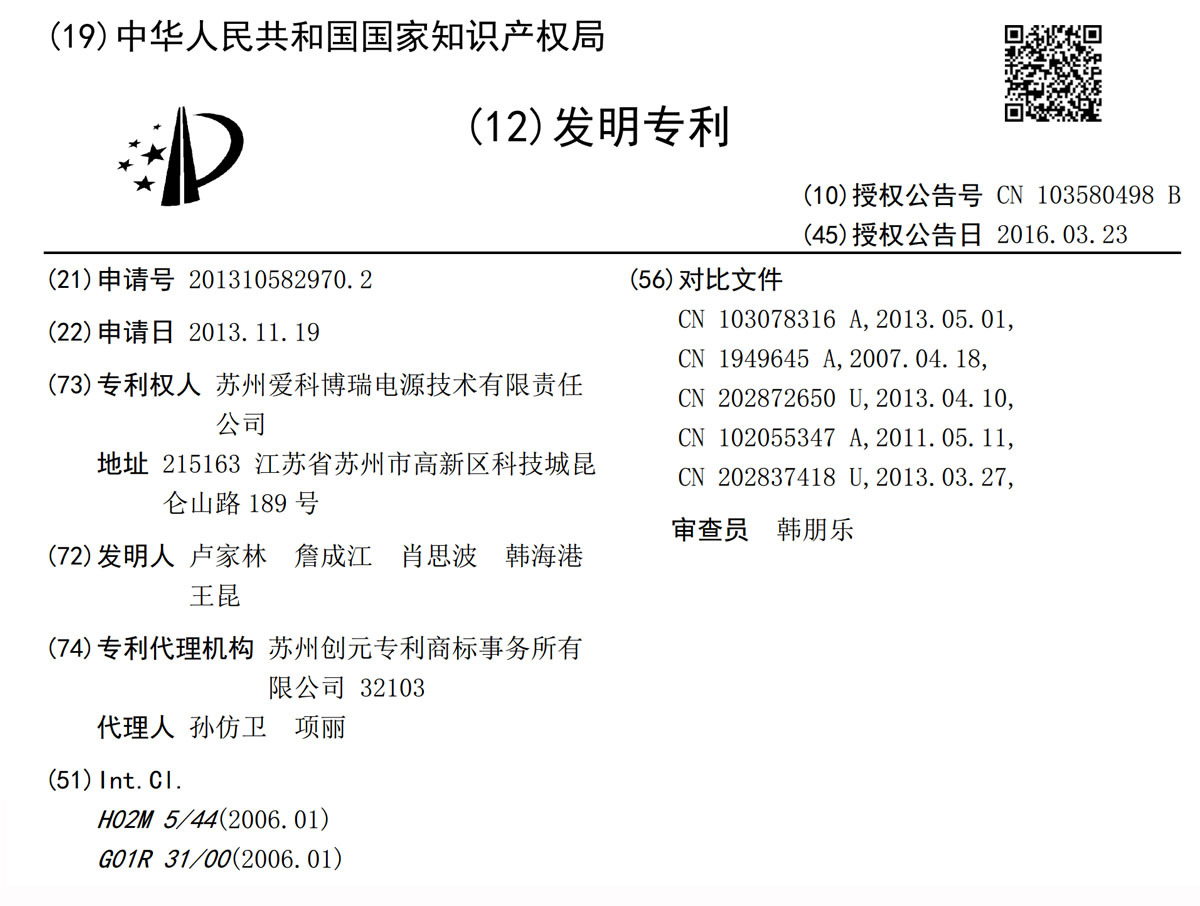

本拓?fù)渑c控制策略已獲得發明專利授權《CN201310582970-大功率能量可回饋型電網模擬裝置及其采用的控制方法》

注：蘇州愛科博瑞電源技術有限責任公司是西安愛科賽博電氣股份有限公司的全資子公司。

三相解耦設計

電網模擬源輸出級采用三個單相全橋進行解耦設計，輸出三相四線制，三相間互不影響,能夠單獨調節每一相的電壓及相位。模擬三相電網的正常、異常特性。

零/低電壓穿越

針對并網變流器測試而特殊優化，可用來做并網產品零/低電壓穿越測試；零/低電壓穿越最低電壓小于5V，穿越時的穩態電壓精度±1V，動態響應時間小于10ms（典型值5ms）。

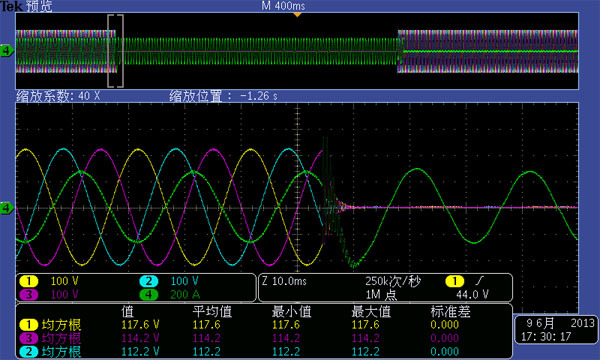

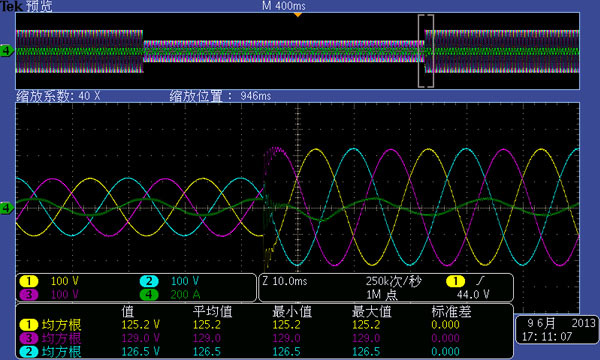

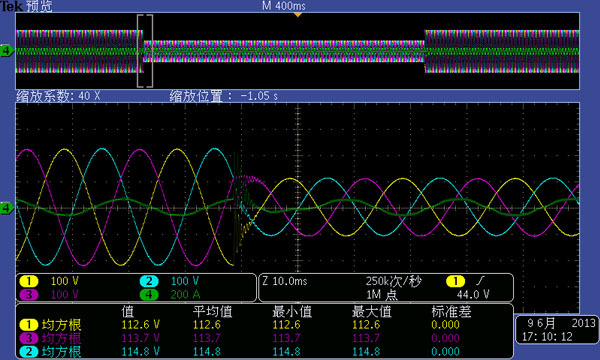

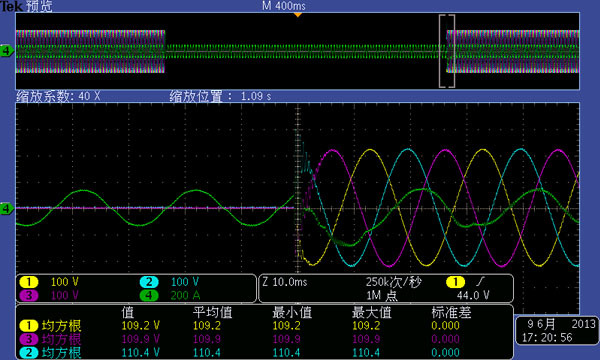

下圖是用于光伏逆變器零/低電壓穿越測試時的典型波形，圖中通道1、通道2、通道3分別是電網模擬源輸出電壓波形，通道4是被測變流器的輸出電流波形。

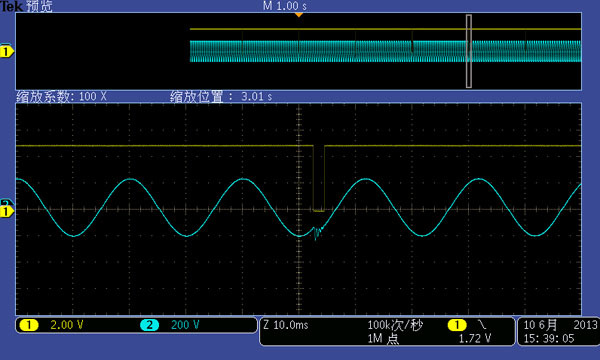

單相低電壓穿越

零電壓穿越

60%低電壓穿越

電網的電壓、頻率特性模擬

可模擬電網頻率和電壓正常時的特性，也可模擬電網的電壓暫降、短時中斷、閃變、頻率漂移等，用于IEC 61000-4-11/-14/-28相關項目的測試。

可模擬各種供電電壓偏差、頻率偏差、三相電壓不平衡、電壓波動與閃變，用于GB/T 12325-2008、GB/T 15543-2008、GB/T 15945-2008、GB/T 12326-2008等相關項目的測試。

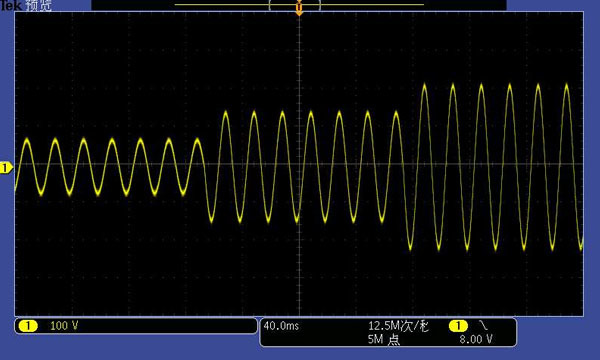

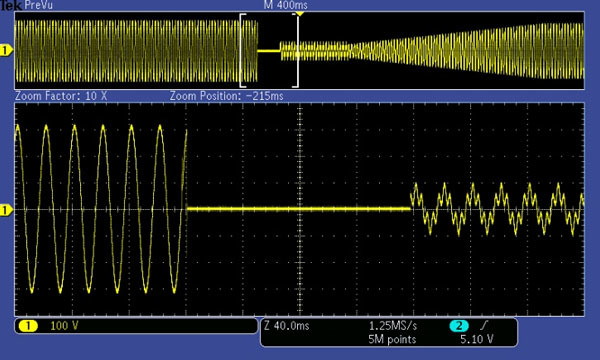

典型輸出波形的示意圖如下圖所示。

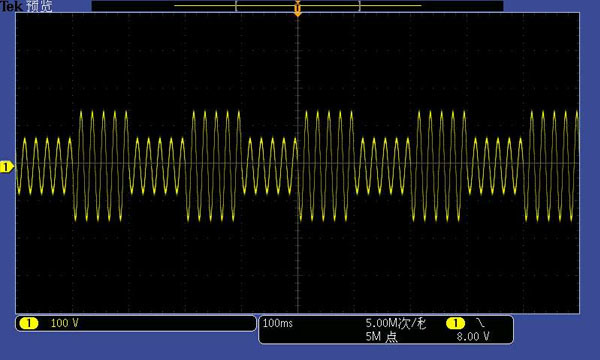

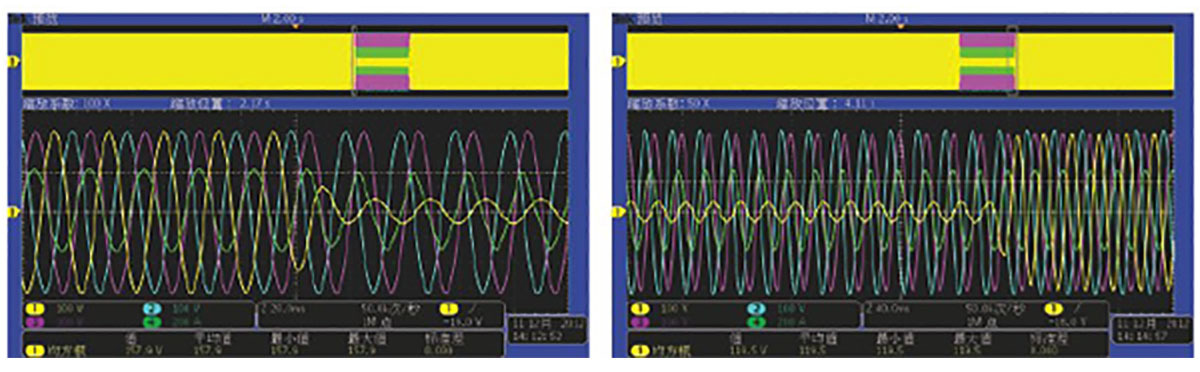

電壓、頻率特性模擬

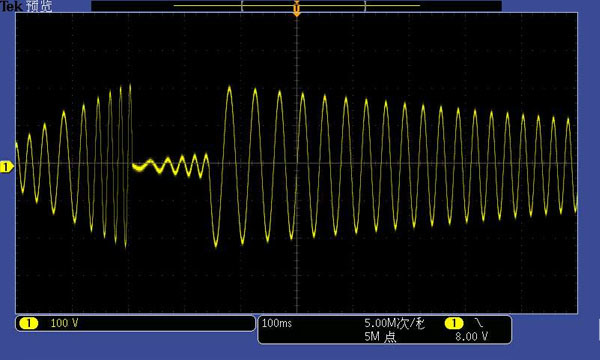

相位突變

電網電壓的失真度模擬

隨著電能質量問題逐漸為人們所重視，只能提供正弦信號的傳統交流電壓源不能滿足測試需要。本產品允許以50Hz或60Hz的基本頻率設置2-50次的諧波成份，形成周期性的失真波形。

電壓失真度的模擬可用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009的測試。帶諧波輸出的典型波形如下圖所示。

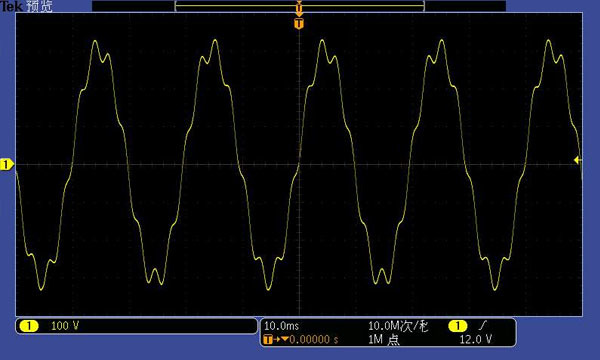

典型的電壓諧波模擬

四象限運行

當交流電網模擬電源用于光伏逆變器、儲能變流器等產品測試時，必須能夠處理從被試設備返回的能量。

本產品采用具備能量雙向流動功能的拓?fù)浣Y(jié)構，具備100%能量回饋能力；能夠給被試設備提供能量，也能夠?qū)⒎祷氐哪芰糠答伣o電網，具備四象限運行能力。

無電網污染

市電輸入端，采用SPWM正弦脈寬調制技術，功率因數高，輸入電流接近正弦，對電網的干擾小，無需外配無功補償以及諧波治理裝置。

高精度電源

通過高精度AD、運放器件與高采樣率的DSP，電源具備很高的精度，其典型值為：

電壓設定準確度：± 0.1%FS

電壓失真度：＜0.5%

頻率穩定度：±0.005Hz

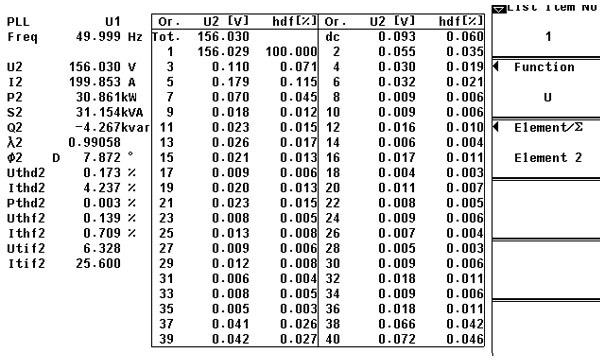

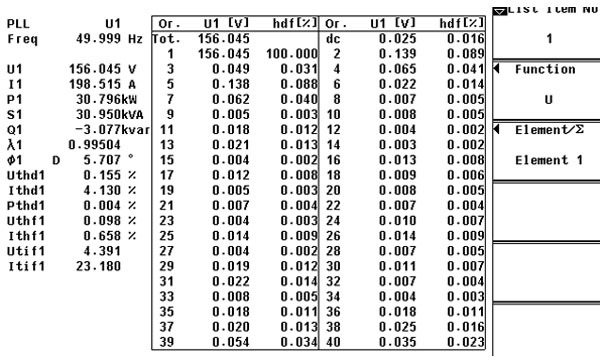

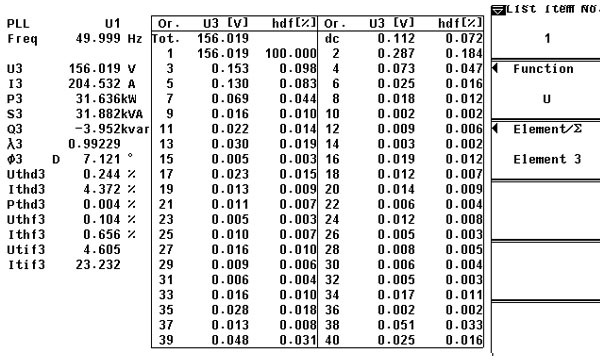

某測量數據（設定156V、50Hz）如下：

友好的人機操作

在設備本體上，有大屏幕的觸摸屏，方便用戶在現場實現對電源的操作。除此之外，同時提供上位機操控軟件，方便用戶在中控室遠程操作電源，簡便快捷。經過多年的積累，操控界面已經非常友好、功能完善。

所有的參數及波形數據可方便導入、導出、存儲、調用。

產品規格

基本參數
額定容量	75KVA	150KVA	300KVA	1000KVA	2250KVA
回饋能力	具備100%能量回饋功能
負載功率因數	-1.0 ～ +1.0
隔離功能	內置隔離變壓器
輸出聯接方法	三相四線
輸出電壓
輸出相電壓范圍	5-300V
設定分辨率	0.01V
設定準確度	±0.1%F.S.
負載調整率	±（0.1%+0.05%F.S.）（線性負載）
輸出失真度	＜0.5% （線性負載，滿載）
直流偏移	輸出內置隔離變壓器，不含直流偏移
電壓變化速度	5ms內從10%-90%變化
輸出電流
輸出相電流	104A	208A	420A	1400A	3150A
輸出頻率
輸出頻率范圍	45-65Hz
設定分辨率	0.01Hz
頻率穩定率	±0.005Hz
設定準確度	±0.01Hz
最大調節速率	20Hz/工頻周期
輸出相位
三相不平衡	不超過GB/T 15543-2008要求的1/2（負序電壓不超過1%，短時不超過2%）
相位調節范圍	±180°
相位調節步長	0.3°
諧波與間諧波注入
諧波注入	2-50次，可同時注入24種諧波；總諧波含量不超過額定電壓的10%
間諧波注入	16Hz-1250Hz，含量不超過額定電壓的2%
設置分辨率	電壓分辨率0.01V，頻率分辨率1Hz
測量
電壓顯示準確度	±0.1%F.S.
電壓顯示分辨率	分辨率0.01V
電流顯示準確度	±0.2%F.S.
電流顯示分辨率	0.01A		0.1A
頻率顯示準確度	準確度±0.02Hz
頻率顯示分辨率	分辨率0.01Hz
輸入?yún)?shù)
輸入電壓范圍	220V/380V×（1±10%）
輸入頻率范圍	50Hz×（1±5%）
輸入功率因數	＞0.95（輸入額定電壓、輸入50%-100%最大電流）
輸入諧波電流	＜3%F.S.
其他參數
效率	＞80%		90%
保護功能	輸入過壓/欠壓/過頻/欠頻/缺相保護；輸出過壓/過載/短路保護，內部過溫保護等
可編程輸出	1.最小編程時間5ms，編程步長1ms；最長編程時間99小時。
	2.電壓、頻率、相位可編程設置，階躍、漸變方式可選；可記錄200步編程數據，編程數據可循環運行。
	3.可進行電壓波動抗擾度、頻率波動抗擾度、電壓諧波與間諧波等測試。
編程輸出同步信號	在電源編程控制輸出時，輸出一路與裝置內其他部分電氣隔離的低壓觸發信號，該信號與電源變換輸出時刻同步
上位機控制接口/通訊協議	以太網RJ45，TCP/IP RS485，標準MODBUS RTU（可選）
絕緣耐壓	10MΩ/DC500V；2000VAC/1min
工作溫度	0-40℃
相對濕度	0至90％RAH
海拔	0-1000m
尺寸（單位mm）寬×高×深	1200×2100×1000	1600×2200×1200	2600×2200×1200	7200×2200×1200	17000×2400×1400
