電池模擬器
本產品可設置電池類型、單體容量、串聯數、并聯數、SOC及溫度等全面模擬多種電池的特性。
關鍵詞：
電池模擬器
所屬分類：
儲能交流器測試系統
聯系我們
產品描述
本產品是回饋型的高性能直流源，是在我司高精度雙向直流源的基礎上增加的新功能，故其保留了雙向直流源的高精度、高動態、能量回饋等優點。本產品可設置電池類型、單體容量、串聯數、并聯數、SOC及溫度等全面模擬多種電池的特性。電源主要應用在電動汽車電機、充電機等的生產及測試領域；
模擬多種電池特性，并可自定義電池模型；
負載能量可回饋電網，高效、節能；
多種工作模式，恒壓、恒流、恒功率、自定義曲線等；
全數字控制，輸出精度高、響應速度快；
采用PWM整流技術，功率因數接近1，電流諧波小于3%；
大屏幕液晶觸屏操作顯示，配備PC端軟件，操控簡潔、友好；
豐富的通訊接口，便于系統集成；
主要器件選擇國際知名廠家，可靠性高。
產品特點
1)電池模擬
電池模擬器可以模擬電池輸出特性、充放電特性；允許用戶選擇電池的類型、串并聯數量、溫度、SOC等參數，從而全面模擬電池的特性。主要應用于電動汽車、儲能變流器、充電樁等行業的生產、測試。

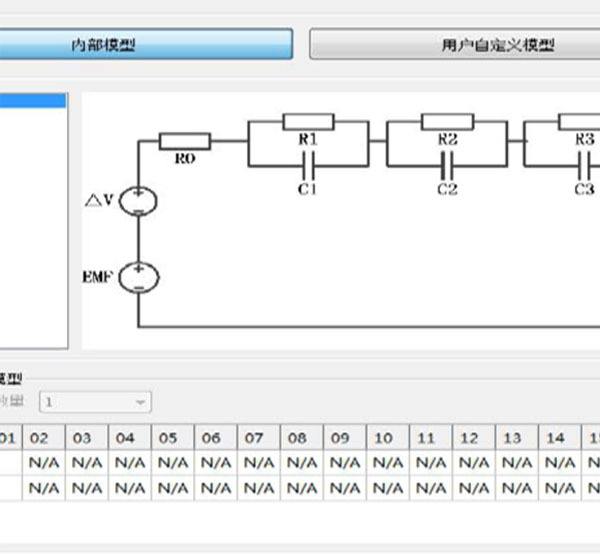

下圖是典型的電池模型圖，通過配置相應參數，可以模擬電池在不同工況下的特性。
電池模型圖
電池的數據可以方便導入進來，如下圖所示。
電池數據導入后，可以生成電池特性曲線，如下圖所示，便于用戶查看。
電池特性曲線示意圖
2)多種工作模式
電源具備恒壓、恒流、恒功率、自定義曲線等多種工作模式。
恒壓模式下，電源的輸出電壓保持恒定，電源可以給負載提供能量，也可以接收負載反饋回來的能量。恒流模式下，電源的輸出電流保持恒定，可以輸出正向電流，也可以輸出負向電流。恒功率模式下，電源保持輸出功率恒定，可以輸出功率，也可以吸收功率。
3)能量回饋
電源采用具備能量雙向流動功能的拓撲結構，具備100%能量回饋能力；能夠給負載提供能量，也能夠?qū)⒎祷氐哪芰糠答伣o電網。
4)無電網污染
PWM變流器，采用正弦脈寬調制技術，功率因數高，輸入電流接近正弦，對電網的干擾小，無需外配無功補償以及諧波治理裝置。產品的并網電流諧波電流諧波＜3%，功率因數達到0.99。
5)模塊化設計，方便維護，可靠性高
電源采用模塊化設計思想，安裝、操作、維護簡便。
產品規格
|
基本參數
|
|||
|
額定容量
|
80KW
|
160KW
|
320KW
|
|
輸出參數
|
|||
|
輸出電壓范圍
|
24V-800V
|
||
|
額定電流
|
±250A
|
±500A
|
±600A
|
|
電壓精度
|
≤0.1%F.S.
|
||
|
響應時間
|
≤5ms（10%-90%突加載）
|
||
|
切換時間
|
≤10ms（﹢90%-﹣90%切換）
|
||
|
電壓紋波
|
0.1%F.S.
|
||
|
輸入?yún)?shù)
|
|||
|
相數
|
三相五線制
|
||
|
電壓
|
380V×（1±10%）
|
||
|
頻率
|
50Hz×（1±5%）
|
||
|
功率
|
≥0.99
|
||
|
電流諧波
|
≤3%
|
||
|
回饋功率
|
100%能量回饋
|
||
|
其他參數
|
|||
|
操控界面
|
大屏幕LCD觸屏
|
||
|
通訊接口
|
RS485/LAN/CAN
|
||
|
保護功能
|
輸入過壓/欠壓，輸出過壓/過載/短路保護，內部過溫保護等
|
||
|
冷卻方式
|
強制風冷
|
||
|
噪聲
|
＜65dB
|
||
|
防護等級
|
IP21（室內）
|
||
|
絕緣耐壓
|
10MΩ/DC500V；2500VAC/1min
|
||
|
工作溫度
|
-10℃～40℃
|
||
|
相對濕度
|
10～90％（非凝露）
|
||
|
海拔
|
≤2000m
|
||
