FHDC-800/FHDC-1000系列雙向可編程直流源

提供穩定的直流輸出，并具有強大的編程功能，通過階躍、斜坡、保持三種狀態模擬不同波形連續輸出，滿足多種行業的測試。

關鍵詞：

所屬分類：

雙向直流回饋型可編程電源

聯系我們

產品描述

FHDC系列雙向可編程直流源，提供穩定的直流輸出，并具有強大的編程功能，通過階躍、斜坡、保持三種狀態模擬不同波形連續輸出，滿足多種行業的測試。通過觸摸屏強大的軟件功能，提供多種電池模擬功能，全面模擬電池的輸出特性，滿足電動汽車電機、控制器等的測試。

產品亮點

● 單機最大容量為1MW；

● 動態響應快：上升下降時間約5ms，切換時間約10ms；

● 具備峰值電流、峰值功率沖擊能力，滿足行業60S沖擊測試；

● 具有強大的通用可編程功能；

● 同型號可多臺并機，提升輸出能力，便于容量升級；

關鍵性能

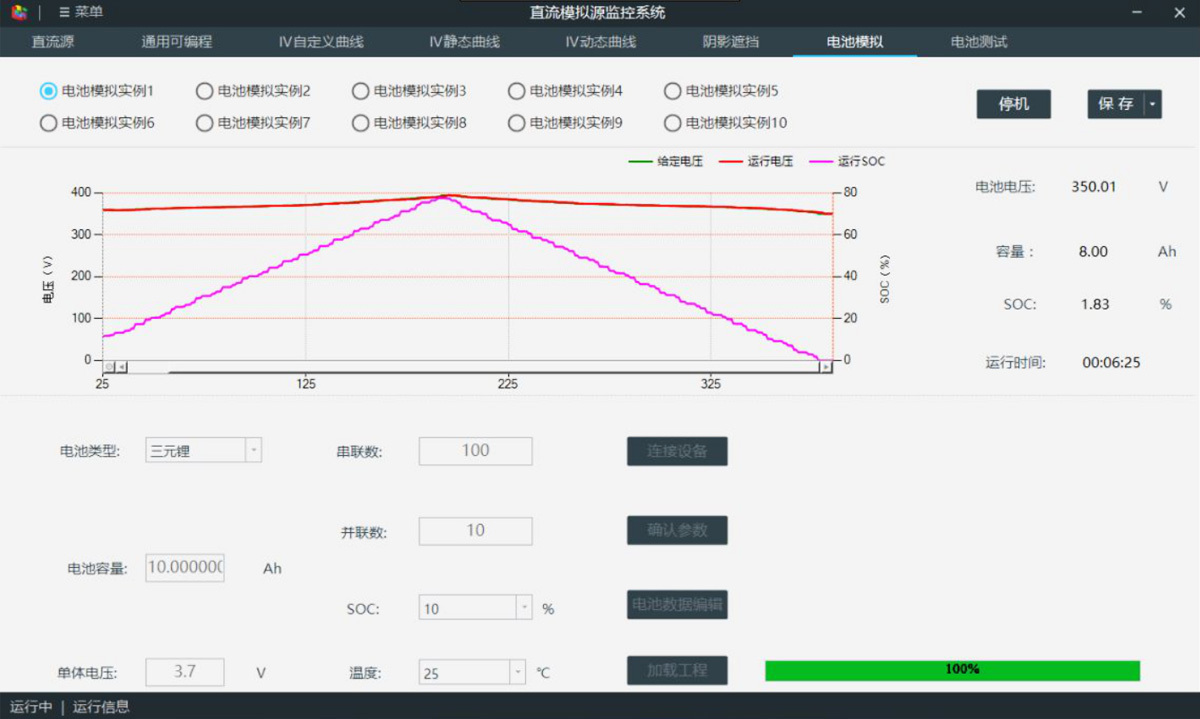

電池模擬

可以模擬多種電池包輸出特性、充放電特性；允許用戶選擇電池的類型、串并聯數量、溫度、SOC等參數，從而全面模擬電池包的特性。

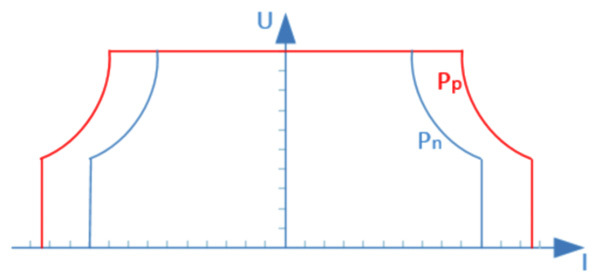

峰值功率輸出

具有60S峰值功率、峰值電流輸出的能力。

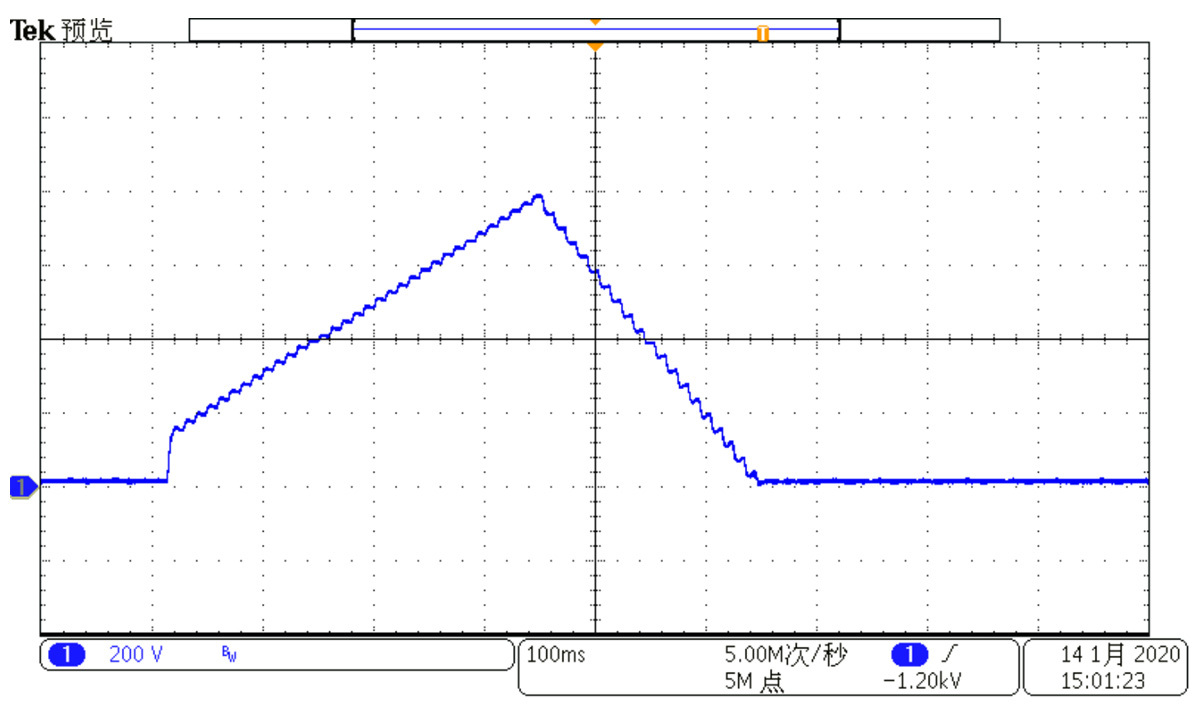

通用可編程

支持多達200個編程步數，且整個編程可循環999次。輸出電壓、電流、功率可根據客戶需求進行編程輸出，可通過階躍、斜坡、保持三種狀態及編程步數、變化時間、循環次數等，組合成多序列復雜的輸出模式，滿足復雜工況的測試，可應用于電壓、電流、功率多種參數的編程測試。編程數據具有記憶功能并支持導入、導出。

動態響應快

10%～90%負載上升/下降時間小于5ms，﹢90% ～﹣90%負載切換時間小于10ms。

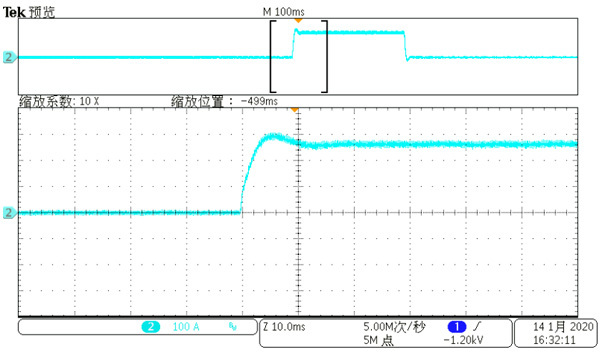

10%～90%負載上升時間

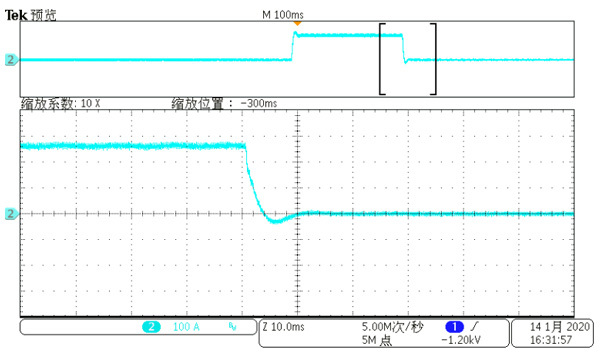

10%～90%負載下降時間

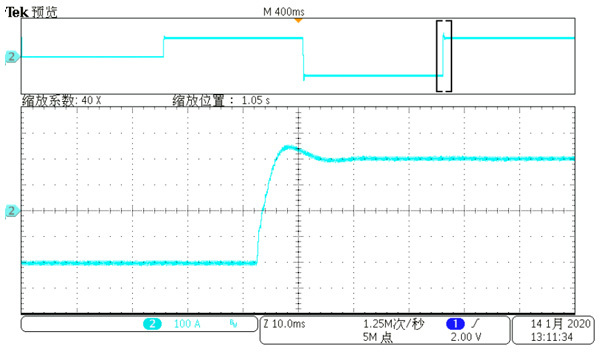

-90% ～+90%切換時間

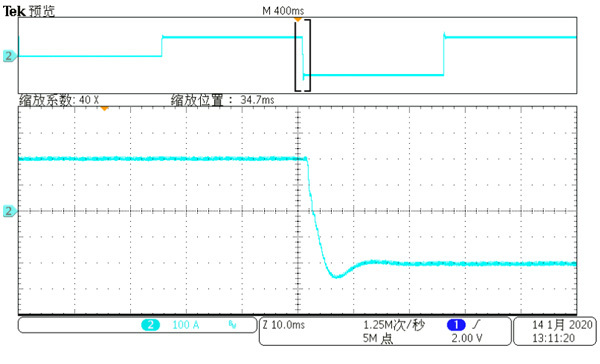

+90% ～﹣90%切換時間

技術規格表

基本參數
額定容量		60kW	80kW	150kW	300kW	500kW	750kW	1000kW
能量回饋		接收負載能量，可回饋至電網
隔離功能		輸入、輸出電氣隔離
工作模式		恒電壓、恒電流、恒功率、通用可編程、電池模擬（選配）
并機功能		同型號可多臺并機
輸出參數
FHDC-800	電壓范圍	24-800V
FHDC-1000	電壓范圍	24-1000V
電壓設定分辨率		0.1V
電壓精度		±0.1%F.S.
電流設定分辨率		0.1A
電流精度		±0.2%F.S.
輸出電壓紋波		≤0.2%F.S.
FHDC-800	額定電流	±200A	±267A	±500A	±600A	±1000A	±1500A	±2000A
	峰值電流	±300A	±400A	±667A	±800A	±1300A	±1800A	±2500A
FHDC-1000	額定電流	±150A	±200A	±300A	±500A	±750A	±1200A	±1500A
	峰值電流	±200A	±300A	±400A	±650A	±1000A	±1500A	±2000A
峰值功率		±90kW	±120kW	±200kW	±400kW	±650kW	±900kW	±1250kW
峰值時間		60S
上升時間		≤5ms(10%-90%突加載)
切換時間		≤10ms(﹢90% - ﹣90%切換)
輸入?yún)?shù)
接線方式		三相三線 + PE
電壓范圍		380V×（1±15%）
頻率范圍		50Hz×（1±5%）
功率因數		≥0.99
電流總諧波		≤3%
其它參數
效率		≥90%		≥92%
保護功能		輸入過壓/欠壓/過頻/欠頻/缺相保護；輸出過壓/過流/過載保護，內部過溫保護等
通訊接口		LAN/RS485/CAN(選配)
操控顯示		10吋觸屏操控，遠程界面操控；顯示電壓、電流、功率，運行趨勢圖
數據導入導出		可通過USB對運行數據、運行參數進行導入、導出；文檔可直接在電腦上打開，方便二次處理
電池模擬功能（選配）		可模擬三元鋰、磷酸鐵鋰、錳酸鋰、鎳氫電池、鉛酸等不同電池類型的充放電特性；可設置單體容量、串聯數、并聯數、SOC及溫度等參數
冷卻方式		強制風冷
噪音		≤ 70dB
防護等級		IP21(室內)
絕緣耐壓		10MΩ/DC500V；2000VAC/1min
工作溫度		0℃～40℃
相對濕度		10%-90%（非凝露）
海拔		≤ 1000m
尺寸寬×高×深		800×1800×800	800×1800×800	1200×2200×1100	2000×2200×1100	3000×2200×1100	4000×2200×1100	5400×2200×1000
重量		1200	1500	2500	3000	3800	6500	8500
