FPVD-D800系列雙向雙通道直流源

FPVD-D800系列雙向可編程直流源，提供兩路互不影響的輸出端口，可獨立運行，也可并聯運行提高輸出能力。

關鍵詞：

FPVD-D800系列雙向雙通道直流源

所屬分類：

雙向直流回饋型可編程電源

聯系我們

產品描述

FPVD-D800系列雙向可編程直流源，提供兩路互不影響的輸出端口，可獨立運行，也可并聯運行提高輸出能力。獨立運行時可帶兩組負載，提升工作效率；也適用于能量回饋式對拖測試臺架。

產品亮點

● 兩路獨立輸出，測試不同負載，提高工作效率；

● 兩路并聯輸出，提高輸出容量；

● 動態響應快：上升下降時間約5ms，切換時間約10ms；

● 具備峰值電流、峰值功率沖擊能力，滿足行業60S沖擊測試；

關鍵性能

兩通道獨立輸出

兩路獨立可調的直流源輸出，適用于不同負載供電。也可用于對拖臺架，能量形成內循環，降低測試成本。當需要更大容量時，可設置并聯運行模式，將兩路輸出并聯使用。

峰值功率輸出

具有60S峰值功率、峰值電流輸出的能力。

動態響應快

10%～90%負載上升/下降時間小于5ms，﹢90% ～﹣90%負載切換時間小于10ms。

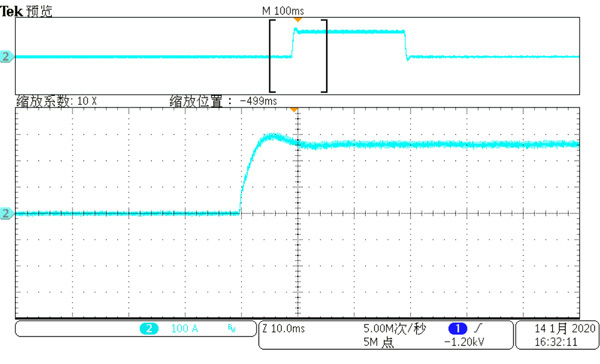

10%～90%負載上升時間

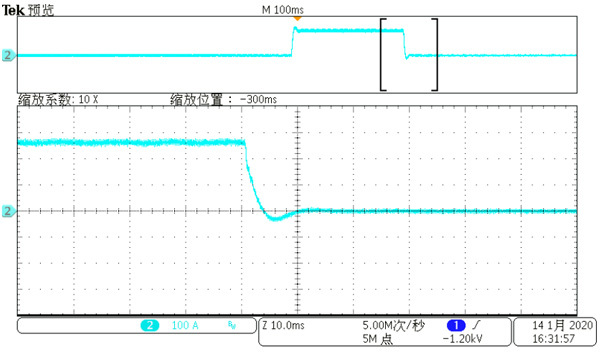

10%～90%負載下降時間

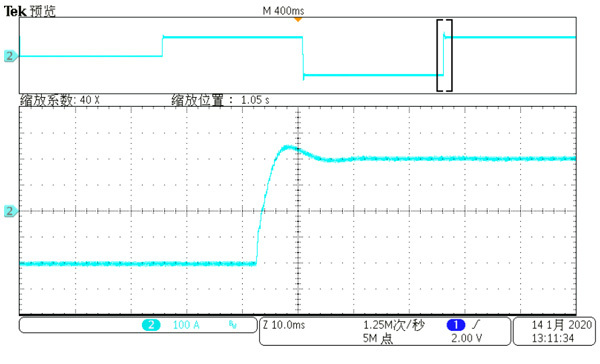

-90% ～+90%切換時間

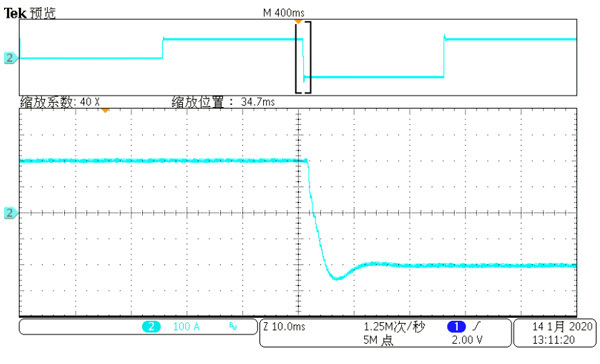

﹢90% ～﹣90%切換時間

技術規格表

基本參數
額定容量	160kW	320kW
能量回饋	接收負載能量，可回饋至電網
隔離功能	輸入、輸出電氣隔離
工作模式	恒電壓、恒電流、恒功率
輸出參數	2通道；每個通道可單獨工作，也可并聯運行
通道數
電壓范圍	24-800V
額定電流	±250A，單通道	±300A，單通道
	±500A，雙通道	±600A，雙通道
峰值電流	±300A，單通道	±400A，單通道
	±600A，雙通道	±800A，雙通道
額定功率	80kW，單通道	160kW，單通道
	160kW，雙通道	320kW，雙通道
峰值功率	100kW，單通道	200kW，單通道
	200kW，雙通道	400kW，雙通道
峰值時間	60S
電壓精度	≤±0.2%F.S.
電流精度	≤±0.2%F.S.
上升時間	≤5ms(10%-90%突加載)
切換時間	≤10ms(﹢90% - ﹣90% 切換)
電壓紋波	≤0.2%F.S.
輸入?yún)?shù)
接線方式	三相五線制
電壓范圍	380V×（1±15%）
頻率范圍	50Hz×（1±5%）
功率因數	≥0.99
電流總諧波	≤3%
其它參數
保護功能	輸入過壓/欠壓/過頻/欠頻/缺相保護；輸出過壓/過流/過載保護，內部過溫保護等
通訊接	LAN/RS485
操控顯示	10吋觸屏操控，顯示電壓、電流、功率
整機效率	≥92%
冷卻方式	強制風冷
噪音	＜ 70dB
防護等級	IP21(室內)
絕緣、耐壓	10MΩ/DC500V；2000VAC/1min
工作溫度	-10℃～40℃
相對濕度	10-90%（非凝露）
海拔	≤1000m
尺寸寬×高×深	1200×1100×2200	2000×1100×2200
重量	2200	2800
